الوصف
1. مقدمة المنتج
جهاز GTYQ-GDC600 هو كاشف غازات قابل للاشتعال عالي الأداء يعمل بشكل مستقل، ويكشف بفعالية تسربات مختلف أنواع الغازات القابلة للاشتعال، بما في ذلك الغاز الطبيعي وغاز البترول المسال. يتميز هذا الكاشف بدقة عالية واستجابة سريعة. فعندما يصل تركيز الغاز القابل للاشتعال في البيئة إلى قيمة الإنذار المحددة مسبقًا (القابلة للتعديل)، يُطلق الجهاز على الفور إنذارًا صوتيًا عالي التردد يزيد عن 75 ديسيبل، مصحوبًا بضوء LED أحمر ساطع، مما يوفر تنبيهًا صوتيًا ومرئيًا مزدوجًا لضمان الكشف الفوري عن المخاطر المحتملة. يعمل المنتج بمصدر طاقة مستقل 220 فولت، ويمكن تشغيله بشكل مستقل دون الحاجة إلى توصيله بوحدة تحكم إنذار الغاز. سهولة تركيبه ومرونته تجعله جهاز أمان مثاليًا للوقاية من الحرائق والانفجارات.
2. الميزات
1. تحتوي وحدة الاستشعار على تعويض درجة الحرارة ومعاملات المعايرة المدمجة، وتتميز بدقة عالية وخطية جيدة.
2. مصدر طاقة مستقل بجهد 220 فولت.
3. يتم تحميل البيانات إلى السحابة، مما يسمح بعرض البيانات وحالة الإنذار عن بعد (اختياري).
4. يمكن التحكم في صمام الغاز الموجود في الموقع عبر البلوتوث (اختياري) والمرحلات، مما يجنب التدخل البشري.
5. جهاز إنذار صوتي ومرئي مدمج، بمستوى صوت يصل إلى 75 ديسيبل.
6. مزود بشاشة عرض رقمية LED تعرض قيمة تركيز الغاز المقاس.
7. مستشعر قابل للتوصيل.
8. برامج المعايرة المدمجة، ومعايرة التيار، والتصفير، والتعويض التلقائي.
3. أبعاد
4. طريقة التثبيت
عند تركيب جهاز الكشف، يجب توجيه مستشعر الغاز نحو الأسفل لمنع تراكم الغبار أو مياه الأمطار عليه أو دخوله. يُنصح بتسجيل موضع تركيب الجهاز. اضبط دعامة التثبيت لتثبيت الجهاز على جدار أو عمود أفقي أو رأسي بقطر يتراوح بين 50 و80 ملم.
فيما يلي خطوات تركيب جهاز الكشف على حامل التثبيت:
1. قم بفك البراغي الموجودة على دعامة التثبيت؛
2. قم بمحاذاة فتحات تثبيت الكاشف مع فتحات التثبيت الموجودة على حامل التثبيت؛
3. قم بربط براغي التثبيت بإحكام.
(خطوات تفكيك الدعامة هي عكس الخطوات المذكورة أعلاه.)

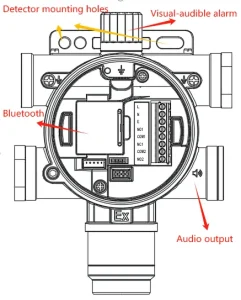

5مخطط تخطيطيأنا من الكاشف
6.connecting terminal
| 1 | L | خط 220 فولت |
| 2 | N | 220 فولت محايد |
| 3 | E | قاعدة الأرض |
| 4 | NO1 | مرحل مفتوح عادةً 1/ملامس إشارة لحظي مفتوح عادةً |
| 5 | COM1 | الطرف المشترك للمرحل 1 / الطرف المشترك للمرحل اللحظي |
| 6 | NC1 | مرحل مغلق عادةً 1 |
| 7 | NO2 | شائع 2 |
| 8 | COM2 | الطرف المشترك للمرحل 2 |
7.معلمات المعدات
| أداء الكشف | نوع الغاز | CH4、C3H8(liquefied gas)、C4H10、H2 | |
| تكنولوجيا الاستشعار | نوع الاحتراق التحفيزي | ||
| MTBF | عمر المستشعر: سنتان (يتم حساب هذا العمر الافتراضي من تاريخ تصنيع الكاشف ويمثل العمر التشغيلي المتوقع للمستشعر في ظروف الهواء النظيف) |
||
| دقة القياس | ± 3٪ متوسط الحد الأدنى | ||
| وقت الاستجابة | T90<30 ثانية (تختلف باختلاف أنواع الغازات) | ||
| استهلاك الطاقة | ≤2W | ||
| المواصفات الكهربائية | العرض | شاشة عرض رقمية LED تعرض قيم تركيز الغاز مع الوحدات | |
| مؤشرات LED رباعية الألوان:
إنذار انخفاض أحمر/إنذار ارتفاع أحمر/عطل أصفر/تشغيل طبيعي أخضر |
|||
| جهد التشغيل | 220V / 50HZ | ||
| نقل البيانات | تتابع الانتاج | 10A 250VAC | |
| 4G (اختياري) | |||
| بلوتوث (اختياري) | |||
| المواصفات الميكانيكية | التوصيلات الكهربائية | NPT3/4 (أنثى) | |
| الإسكان المواد | الألومنيوم | ||
| الظروف البيئية | الرطوبة النسبية | ≤85٪ | |
| نطاق الضغط | 86 كيلو باسكال ～ 106 كيلو باسكال | ||
| تقييم درجة الحرارة | درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية | ||
| درجة حرارة التخزين: -25 درجة مئوية إلى 55 درجة مئوية | |||
| المواصفات الفنية | Ex | Ex db ib IIC T6 Gb/Ex tb ib IIIC T80°Db | |
| تقييم الملكية الفكرية | IP66 | ||
